Подробная информация о продукте:
|
| ключевые слова: | Доска батареи BMS | Основное вещество: | FR-4 |
|---|---|---|---|
| Медная толщина: | 1/2OZ 1OZ 2OZ 3OZ | Толщина доски: | 2mm |
| Размер отверстия MIN.: | 0.1mm | Линия ширина MIN.: | 0.065mm |
| MIN. интервала между строками: | 0.065mm | Поверхностная отделка: | HASL |
| Название продукта: | Системы управления батареи | Применение: | блоки батарей |
| Использование: | Литиевые аккумуляторы | Количество слоев: | 1-2-4-6 слои |
| Сообщение: | Никакой | Размер: | 125*62*17MM |
| Вес: | 0.185KG | Продажа блоков: | Одиночный деталь |
| Одиночный размер пакета : | См 13X8X9 | Одиночный вес брутто: | 0,300 kg |
| Тип пакета: | пакет и коробка пузыря | Бренд: | PASSIONAL |
| Выделить: | доска батареи BMS 21S 72V 70A,доска 21S 72V лития BMS,Доска батареи BMS с балансом |
||
Порт доски батареи BMS лития 21S 72V 70A общий с балансом
Выбор доски BMS:
1. Определите ваш тип батареи (ternary/NCM, литий iron/LFP, литий titanate/LTO) и определите число строк и параллель к блоку батарей. Выберите согласно числу серии.

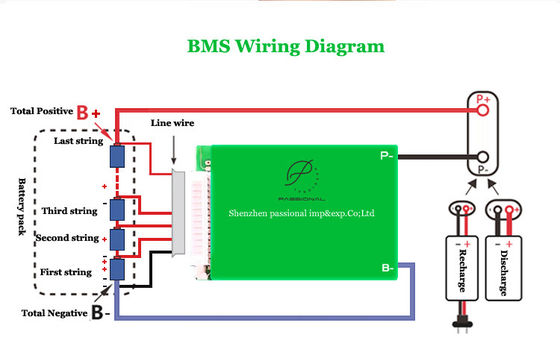

2. Определите поручен ли блок батарей и discharged в таком же порте или в различных портах. Такой же порт такой же провод для поручать и discharging, но отдельные порты одно для независимой цепи мысли обязанности и разрядки.
3. Определите текущую стоимость требуемую доской защиты: I=P/U. Это настоящее = сила/напряжение тока. Вспомните, это только теоретическое значение. На самом деле. Мы используем это теоретическое значение как ссылка. Принимая во внимание нагрузка, гористая и как раз начиная окружающую среду, вообще больше выборов для, который 2-катят электротранспортов больше чем дважды теоретическое значение. 3-катят электротранспорты выбирают больше чем 3 раза это теоретическое значение. 4 корабля колес низкоскоростных вообще имеют около 3,5 раз. Для инверторов и продуктов накопления энергии, 1,2 раз достаточно. Или см. настоящий предел регулятора электротранспорта. обеспечьте. Текущая стоимость экрана должна быть больше чем предельное значение регулирующего тока.
Параметр доски батареи BMS:
|
Над предохранением от обязанности
|
Напряжение тока баланса
|
||
|
Начислите напряжение тока обнаружения
|
4.25±0.05V | Напряжение тока обнаружения баланса | 4.18V |
|
Начислите время задержки обнаружения
|
1s | Напряжение тока обнаружения отпуска баланса | 4.18V |
| Начислите напряжение тока отпуска | 4.154±0.05V | Баланс настоящий | 30±5mA |
|
Предохранение от Сверх-разрядки
|
Предохранение от перегрузок по току | ||
|
напряжение тока обнаружения Сверх-разрядки
|
2.7±0.01V
|
Течение предохранения от перегрузок по току | - |
| время задержки обнаружения Сверх-разрядки |
IMS
|
Время задержки обнаружения перегрузок по току | 1s |
| напряжение тока отпуска Сверх-разрядки |
3.0±0.1V
|
Условие отпуска
|
Отрезанная короткая нагрузка |
| Предохранение от краткосрочного цикла | Temp. Защита | ||
| Условие обнаружения | Вне краткосрочные циклы нагрузки | Temp предохранения от обязанности. | -5-50°C |
| Время задержки обнаружения | 300±30 | Temp предохранения от разрядки. | -20-70°C |
| Условие отпуска | Отрежьте нагрузку | Датчик NTC термальный | |
|
Само-потребление
|
Работая Temp.
|
||
| Текущее потребление в нормальном функционировании | <100ua> | Температура. ряд | -40/80℃ |
| Сон настоящий (сверх-разрядка) | ≤20uA | ||
| Спецификация | MOS выдерживает напряжение тока | Модель | Size/mm | Weight/g |
| Порт NCM 21S72V30A общий с балансом | 100V | 25A | 125*62*12 | 1800g |
| Порт NCM 21S72V35A общий с балансом | 100V | 25A | 125*62*12 | 185g |
| Порт NCM 21S72V45A общий с балансом | 100V | 25A | 125*62*17 |
190g
|
| Порт NCM 21S72V50A общий с балансом |
100V
|
25A | 125*62*17 | 195g |
| Порт NCM 21S72V60A общий с балансом | 100V | 25A | 125*62*17 | 200g |
| Порт NCM 21S72V70A общий с балансом | 100V | 25A | 125*62*17 | 210g |
| Порт NCM 21S72V100A общий с балансом | 100V | 25B | 176*68*17 | 380g |
| Порт NCM 21S72V120A общий с балансом | 100V | 25B | 176*68*17 |
390g
|
| Порт NCM 21S72V140A общий с балансом | 100V | 25B | 176*68*17 | 410g |
| Порт NCM 21S72V200A общий с балансом | 100V | 25B | 176*68*17 | 430g |
Введение фабрики доски батареи BMS:
CO. импорта & экспорта Шэньчжэня Paisheng, Ltd. специализирует в продукции различные литий-ионные аккумуляторы 3.7V и 3.2V, заряжатели, батарея BMS и блоки батарей, etc. продукты широко использованы в цифровых продуктах, ноутбуки, электрические и электронные продукты, оборудование освещения, игрушки, бытовые приборы и аварийное оборудование. Мы имеем больше чем 10 лет опыта производства батареи, мы можем собрать батареи и батареи согласно вашим дизайну и требованиям.
